電池點焊機(單面點焊機)

特點:

加壓頭部由合金鋼硬化軸、直線軸承及 加壓彈簧組成,摩擦力小、追隨性好、精度高。

附有刻度旋扭,可精確設定焊接加壓力。

達到設定加壓力,開關才被觸發通電, 工件及電極不會損傷。

兩點距離可調整

大電流瞬間集中放電,工件熱變形小, 減少氧化及變色,電極消耗小。

採用微處理機精密運算之充電回路, 充電速度快,充電電壓穩定。

採用無接點式固態功率元件,故障率低。

電路模組化,數位式電錶。

控制面板有狀態顯示燈。

電池點焊機(分離式)

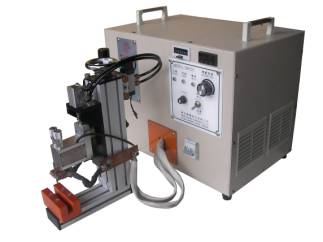

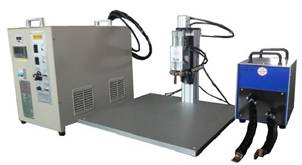

電池點焊機(分離式)SM200S22 電池點焊機(分離式)SM300S26
SM200S22 SM300S26
電池點焊機
電池點焊機SM300H22 電池點焊機SM500H26
SM300H22 SM500H26 SM500H26-F1

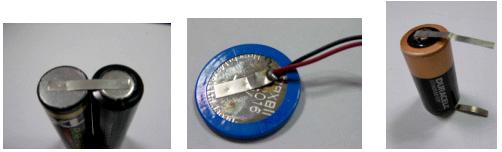

焊接樣品:
 規格表:




















喉部尺寸









(單邊)











(鎳片)











外型尺寸



V Hz KVA W-S

μF

DC-V mm mm kgf mm mmφ mm(t) mm kg mm mm mm
SM200S22 220 50/60 0.4 200 2250 20-450 25~123 120 氣壓 0.3~2.5 15 3 0.15 100 41
SM200H22 220 50/60 0.4 200 2250 20-450 25~123 120 氣壓 0.3~2.5 15 3 0.15 100 63 700 700 1150
SM300S22 220 50/60 0.6 300 3600 20-450 25~123 120 氣壓 0.3~2.5 15 3 0.2 100 64
SM300H22 220 50/60 0.6 300 3600 20-450 25~123 120 氣壓 0.3~2.5 15 3 0.2 100 86 700 700 1230
SM300S26 220 50/60 0.6 300 3600 20-450 25~123   氣壓 1~10 25 3
SM500H26 220 50/60 1 500 5400 20-450 25~123   氣壓 1~10 25 3     153 600 715 1128
